英超哪里有直播:国电大岗山水电站500kV高压电气设备现场安装验收

浏览数:543

最好的足球手游 www.sf-rd.com   国电大岗山水电站位于于大渡河中游上段的四川省雅安市石棉县境内,坝址距下游石棉县城约40km,距上游泸定县城约75km,坝址控制流域面积62727平方公里,占大渡河总流域面积81%。总库容7.42亿立方米,调节库容1.17亿立方米,具有日调节能力,其任务主要为发电。该电站是大渡河水电基地干流规划3库22级方案的第14梯级电站。单机容量达到65万千瓦,总装机容量为260万千瓦,年发电量114.5亿千瓦时,是大渡河上仅次于瀑布沟,与长河坝并列的第二大水电工程,工程总投资140.4亿元。

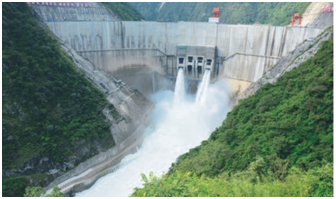

                                               大岗山水电站大坝

  该电站装设4台单机额定功率为650MW,持续容量为722.3MVA的水轮发电机组。发电机-变压器采用单元接线,设4台主变压器,单台容量为722.3MVA。主变压器安装在地下主变压器洞内,500kV开关站设在地面。主变压器高压侧引出线设备选用500kV交联聚乙烯绝缘电缆(简称500kV电缆),通过2个高差为185m的竖井和一个500m出线洞引到地面500kV GIS开关站。电站以550kV电压等级送出,500kV侧GIS 系统共4回进线和3回出线,采用2串3/2断路器接线和1串4/3断路器接线,其中雅安一线装设1组120Mvar高压并联电抗器和900Ω中性点小电抗器,1回出线预留。四川中鼎科技有限公司负责承担该站500kV 主变压器至500kV 出线场所有高压电气设备安装验收调试试验。V GIS开关站。电站以550kV电压等级送出,500kV侧GIS 系统共4回进线和3回出线,采用2串3/2断路器接线和1串4/3断路器接线,其中雅安一线装设1组120Mvar高压并联电抗器和900Ω中性点小电抗器,1回出线预留。四川中鼎科技有限公司负责承担该站500kV 主变压器至500kV 出线场所有高压电气设备安装验收调试试验。



    大岗山水电站500kV                  大岗山水电站500kV             大岗山水电站500kV

        变安装验收试验                 GIS现场安装验收试验              高压电缆现场安装验收试验


  我公司技术人员及试验设备于2014至2015年期间按机电安装工程的施工进度多批次进入现场,进行国电大渡河水电开发有限公司大岗山水电站500kV电气设备高压试验。其中主要涵盖五台500kV主变(含一台备用变)的特殊试验(包括3个主要试验项目,即绕组变形检测、中性点现场交流耐压试验和绕组连同套管的长时感应电压试验带局部放电测量);500kV GIS特殊试验,(包括3个主要试验项目,即GIS现场交流耐压试验、GIS现场局部放电测量、GIS内装电压互感器和避雷器现场交流电压试验);4回共计12根500kV高压电缆现场交流耐压试验;以及出线场高压电气设备试验和水电站接地网接地阻抗、跨步电位差、接触电位差和电气导通性测量。

  在试验过程中我方不仅克服了雅安-泸定地区天气情况复杂多变,全年降雨量大,异常潮湿等恶劣的气候条件,还要面对被试设备电压等级高、容量大等技术难点??蒲а辖鞯乇嘈锤飨钍匝榉桨?,合理灵活地配置试验仪器。完成了因本体运输重量和运输尺寸限制,导致大岗山水电站主变压器无法将其直接运抵大岗山水电站现场。并根据国内大型变压器设计、制造技术现状,由我国某变压器厂自行设计、通过科研攻关,运用先进的制造分解技术将变压器本体设计为厂内完成制造、厂内分解、分部运输、现场重新组装的结构,满足变压器运输条件,现场组装的三相五柱芯式变压器安装验收试验。像这类电压等级高,容量大现场组装变压器的安装验收试验国内尚为首次。

  在500kV GIS现场交流耐压试验中,针对其规模大(150余个气室)的特点,为缩短试验工期,试验拟采用整体分相耐压方式进行试验,最高试验电压达到592kV,在试验过程中准确发现缺陷,并根据试验的实际情况提出了合理化建议和要求排除了GIS 内部存在的安全隐患,为确保电站如期投运做出了强有力的支撑。

  大岗山水电站的接地网对角线长度大于2km,面积巨大(约3.75km2),测量该接地网的接地阻抗如用较小的测试电流注入到地网后电流密度较小,会带来较大的测量误差。另一原因,大岗山水电站周围有多回35kV、110kV等及以上电压等级的交流输电线路,运行中的交流线路不平衡的负荷造成零序电流对地电位的影响,都将对接地阻抗测量带来误差。鉴于以上原因对其接地网拟用异频大电流测试法,试验中利用现有架空输电线路作为测试电流线,并克服输电线路长,阻抗高的不利因素,将试验电流增加到100A。电位线采用同轴电缆人为敷设,敷设长度大,测试难度高;

  大岗山500kV 高压电缆长度达到近1000米,该电缆及安装附件均为我国自主研发并生产。目前该电缆是我国发电企业中所使用电缆单根电压等级最高,长度最大的高压电能传输设备。其电容量巨大,试验难度高。面对如此难度的挑战四川中鼎科技有限公司采用了ATP/EMTP仿真模拟软件对其进行了仿真试验,在现场安装验收试验前充分论证了试验方案的可行性。使得该电缆及其附件安装完毕后一次性通过现场安装验收试验,我方现场试验赢得各方的认可,也打破了国外企业在该设备技术层面的垄断局面。

  在大岗山水电站项目实施过程中我方秉承公正客观、严谨认真的工作态度以及优良的服务得到业主和监理单位的一致好评,并以精湛的技术为业主及施工单位提供了切实可行的技术指导及相关技术咨询,为大岗山水电站能够按时投产发电起到了重要支撑作用。

                                科技公司员工    李  鹏
